| 技术规范 | ||||

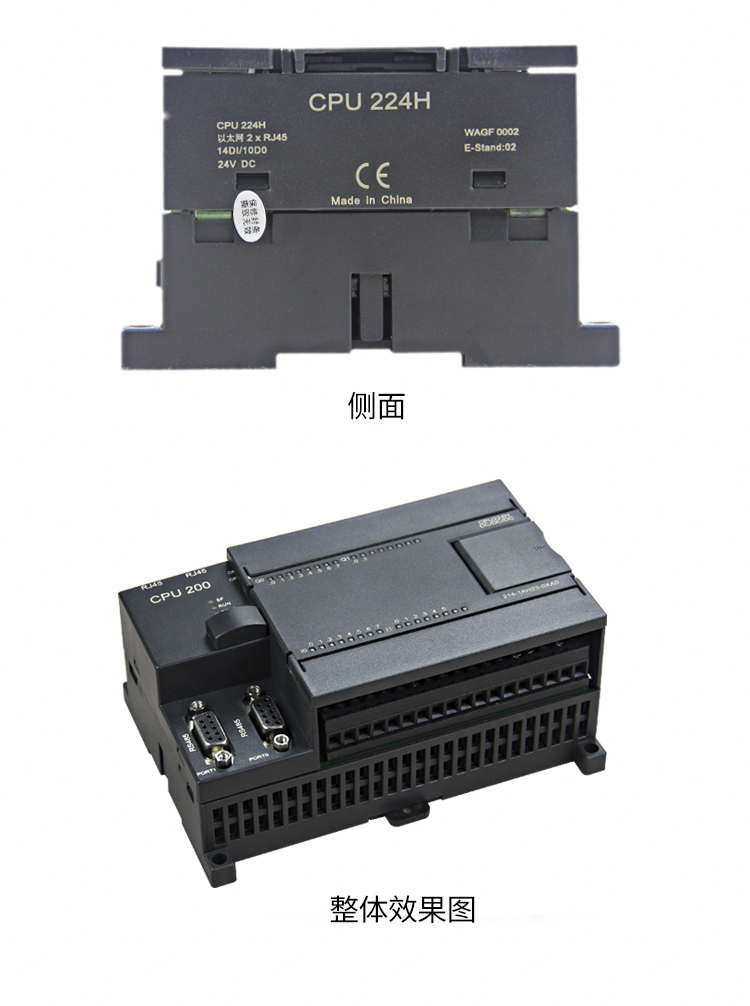

| 型号 | CPU 224H | |||
| 晶体管型 | 继电器型 | |||
| 订货号 | OYES 214-1AH23 | OYES 214-2AH23 | OYES 214-1BH23 | OYES 214-2BH23 |
| 物理特性 | ||||
| 尺寸(W X H X D) | 140 x 80 x 62 mm | |||
| 功耗 | 7 W | |||
| 存储器特性 | ||||
| 程序存储器 | 24K | |||
| 数据存储器 | 10K (可掉电保持3年) | |||
| I/O特性 | ||||
| 本机数字量输入 | 14 输入 | |||
| 本机数字量输出 | 10 输出 | |||
| 本机模拟量输入 | 无 | |||
| 本机模拟量输出 | 无 | |||
| 数字I/O映象区 | 256 (128 输入/128输出) | |||
| 模拟I/O映象区 | 64(32输入/32输出) | |||
| 允许最大的扩展I/O模块 | 7个模块 | |||
| 允许最大的功能模块 | 不支持 | 支持 | 不支持 | 支持 |
| 脉冲捕捉输入 | 12 | |||
| 高速计数器总数 | 无 | 2 | 无 | 2 |
| 单相计数器 | 2*10KHZ | 2*50KHZ | 2*10KHZ | 2*50KHZ |
| A/B相计数器 | / | 2*30KHZ | / | 2*30KHZ |
| 高速脉冲输出 | 无 | |||
| 常规特性 | ||||
| 定时器总数 | 总共256个，4个1ms ，16个10ms， 236个100ms | |||
| 计数器总数 | 256 | |||
| 内部存储器位掉电保持 | 256 | |||
| 时间中断 | 2个1ms分辨率 | |||
| 边沿中断 | 4个上升沿/4个下降沿 | |||
| 模拟电位器 | 无 | |||
| 布尔量运算执行时间 | 0.15μs | |||
| 时钟 | 内置 | |||
| 集成的通信功能 | ||||

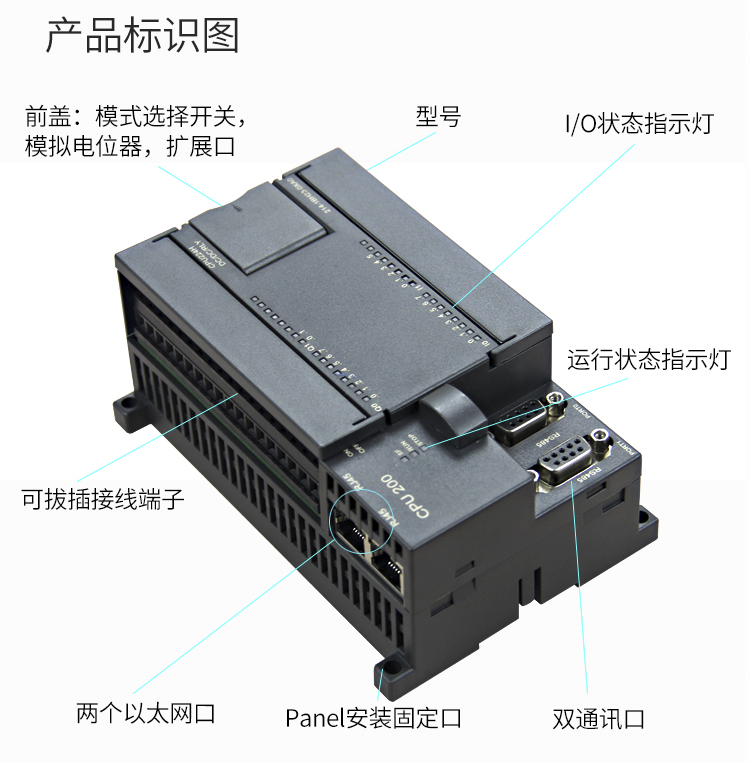

| 接口 | 2个RS-485标准DB9通讯口、2个RJ45通讯接口 | |||
| 每段最大电缆长度 | 使用隔离的中继器：115.2kbps可达500米，19.2kbps可达1000米，未使用隔离中继器：50米 | |||
| 最大站点数 | 每段32个站，每个网络126个站 | |||
| 最大主站数 | 32 | |||
| 点到点(PPI主站模式) | 是 | |||
| 电源特性 | ||||
| 输入电压 | 20.4至28.8V DC | |||
| 输入电流 |
100mA(仅CPU，24V DC) | |||
| 650mA(最大负载，24V DC) | ||||
| 数字量输入特性 | ||||
| 本机集成数字量输入点数 | 14输入 | |||
| 其它规格 | 与普通数字量输入规格相同，详见后数字量输入模块规格 | |||
| 高速输入速率 | 无 | |||
| 数字量输出特性 | ||||
| 本机集成数字量输出点数 | 10输出 | |||
| 其它规格 | 与普通数字量输出规格相同，详见后数字量输出模块规格 | |||
